Guide complet : Choisir la bonne connexion Dinse pour les ports M16 ou à vis sur votre machine de soudage TIG
Choisir la connexion Dinse appropriée pour votre machine de soudage TIG est essentiel pour garantir une configuration de soudage sécurisée, fiable et efficace. Ce guide est spécialement conçu pour vous aider à identifier et à choisir la bonne connexion pour une machine avec des ports M16 ou à vis.
Étape 1 : Identifier le type de port de votre machine
La première étape pour sélectionner la connexion Dinse appropriée consiste à identifier correctement le type de port sur votre machine de soudage TIG. Cela est particulièrement important pour les machines avec des connexions M16 ou à vis, qui diffèrent des types plus courants Dinse 25 et Dinse 35.
Comment identifier une connexion M16
Les connexions M16 sont conçues pour des connexions sécurisées à haut courant et comportent toujours une fonctionnalité de passage de gaz. Voici comment les reconnaître :
- Dimensions et type de filetage : La désignation M16 fait référence à un filetage métrique avec un diamètre nominal de 16 mm et un pas typique de 1,5 mm. Cette connexion à filetage fin est spécifique et distincte des autres tailles métriques.
- Mesure de la connexion : Utilisez un pied à coulisse pour mesurer le diamètre du port : un port M16 mesurera environ 16 mm. De plus, vérifiez le pas du filetage avec un guide de filetage pour confirmer la compatibilité.
- Référence au manuel : En cas de doute, consultez le manuel de votre machine, qui doit indiquer les types de connexions dans les spécifications techniques.
Pour les connexions M16, le numéro de pièce recommandé est SL2-35-M16. Ce composant fournit à la fois la connexion de puissance et la fonction de gaz avec l'adaptateur M16.
Comment identifier une connexion à vis
Les connexions à vis sont courantes sur les anciennes machines de soudage TIG ou les machines industrielles et sont reconnues pour leur robustesse et leur utilisation sur les soudeuses à moteur.
- Caractéristiques physiques : Une connexion à vis implique généralement un boulon ou une vis qui dépasse du panneau de la machine. La connexion est sécurisée avec un écrou sur une cosse de câble, fournissant ainsi un lien électrique solide.
- Dimensions de la vis : Les tailles de vis varient, les diamètres courants étant de 1/2" x 13 (filets à droite). Mesurez le diamètre de la vis avec un pied à coulisse pour une identification précise.
- Mode de connexion : Contrairement aux systèmes à connexion rapide, les connexions à vis nécessitent une clé pour serrer l'écrou et sécuriser la cosse de câble.
- Âge de la machine : Les connexions à vis sont plus susceptibles de se trouver sur des machines anciennes ou celles conçues pour des applications à fort ampérage.
Choisir le bon adaptateur à vis

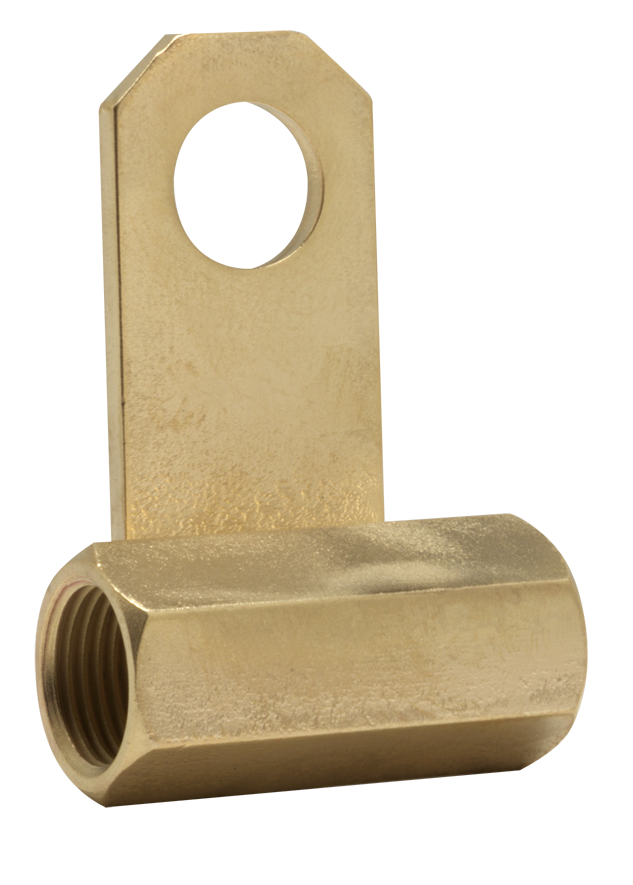

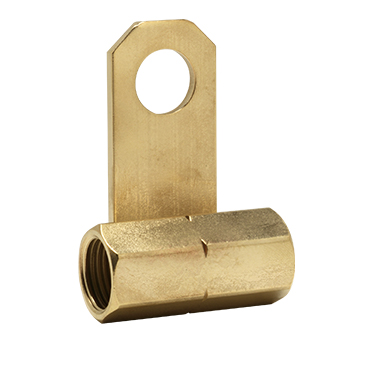

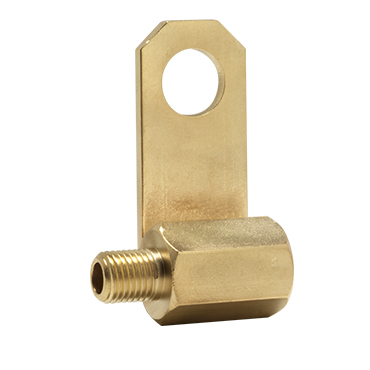

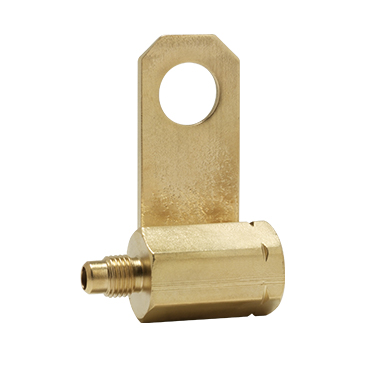

Pour vous aider à sélectionner le bon adaptateur à vis pour votre torche, utilisez le tableau suivant, qui propose des options en fonction du modèle de torche spécifique :
| Image | Torche (Utilisée avec) | Dimensions du filetage | Adaptateur | Numéro de pièce |
|---|---|---|---|---|
| CK24, CK80, CK90, CK100 | 5/8"-18 RH | 1PCA | 53N43 | |

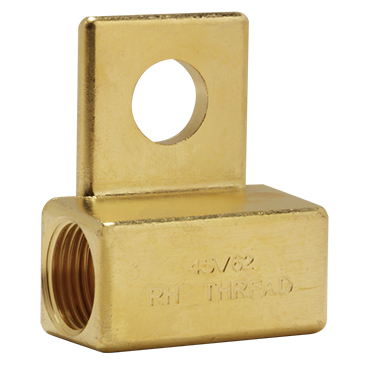

| CK26, TL26 | 7/8"-14 RH | 45V62 | 45V62 | |

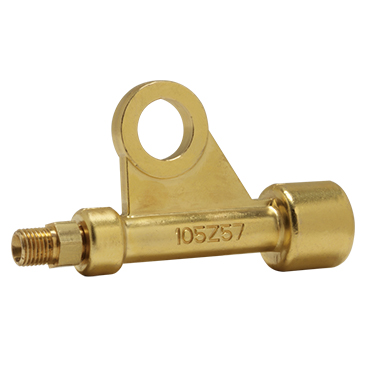

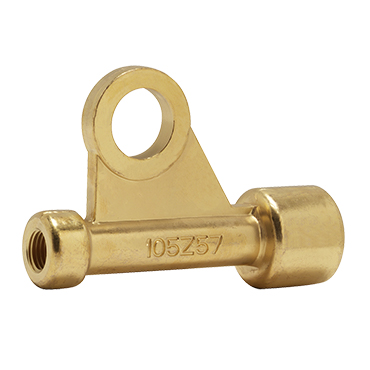

| CK6, CK7, CK130, CK150, FL130, FL150 | 5/8"-18 RH | 15PCA | 105Z57 | |
| CK50, CK210, TL210, MT100, CK186 | 5/8"-18 RH | 21HPCA | 2310-1879 | |
| CKA10 | 7/8"-14 LH | APCA10 | 2310-2101 | |
| CKA35 | 5/8"-18 RH | APCA35 | 2310-0375 | |
| CKA20 | 3/4"-16 LH | APCA20 | 2310-1824 | |

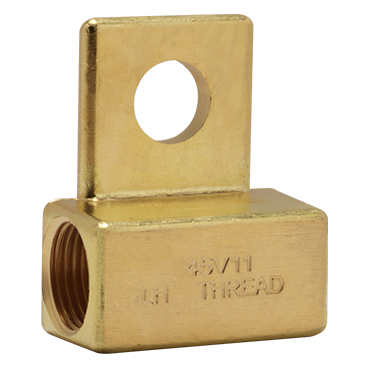

| CK18, CK20, CK24W, CK35, CK80, CK80Z, CK320, CK320D, CK350, TL18, TL200, F230, FL230, MR140, MT400, MT500 | 5/8"-18 LH | 2PCA | 45V11 |
Besoin d'aide ? Contactez notre équipe de service clientèle exceptionnelle au 1-800-426-0877 pour vous aider à choisir la bonne connexion Dinse pour votre torche et votre machine.
